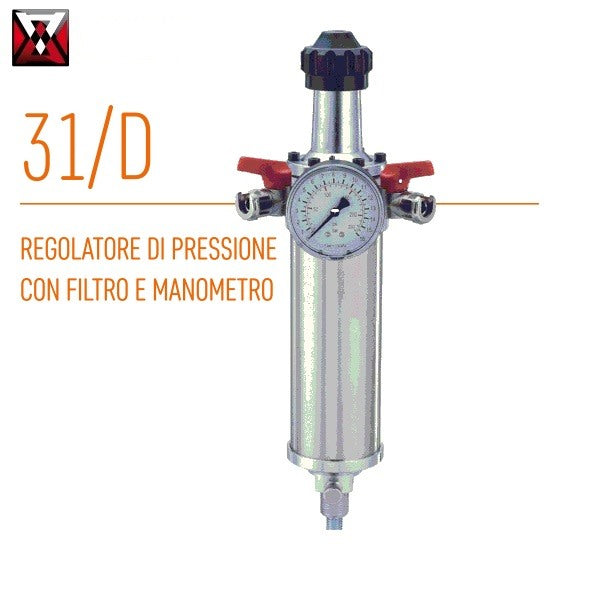

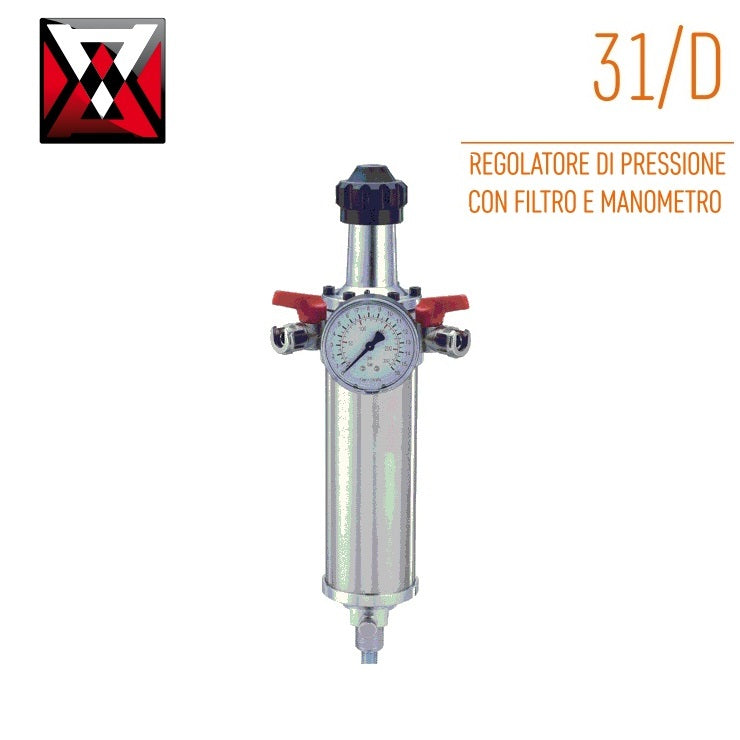

CARATTERISTICHE GENERALI Questi Filtri-Regolatori riuniscono in una singola unità la funzione di regolatore di pressione e di gruppo filtrante. Sono stati progettati per rimuovere impurità liquide e solide negli impianti pneumatici.
Regolatore di pressione con manometro tondo Ø 63 mm, scala 0-16 bar ÷ 0-230 psi Corpo in alluminio Con N°2 rubinetti di linea AIR 11 Ingresso aria con filettatura 1/2” BSP oppure 3/4” BSP Sistema di regolazione della pressione a membrana Pomello di regolazione in tecnopolimero Cartuccia filtrante in ottone che trattiene impurità con dimensioni superiori a 100 μ.
Connessioni: 31/D - AIR 11 n° 2 attacco a baionetta
MATERIALI IMPIEGATI: Corpo: Alluminio sabbiato (GZn Al4 Cu1 UNI EN 1774) Tirante: Acciaio (Fe 360 D UNI 7946) Serbatoio: Alluminio (Al - Mg Si UNI EN 573/3) Fondello: Alluminio (AL-Cu 6 Bi Pb UNI EN 573/3) Pomello / Ghiera / Pistone / Valvola: Tecnopolimero Asta: Ottone (CW614N UNI-EN 12164) Vite: Acciaio classe 4.8 DIN 7985 Molle: Acciaio Inox (AISI 302 UNI EN 10088-3) Acciaio classe C UNI 3823 - Steel Acier Guarnizioni: Gomma NBR / PTFE
TEMPERATURA DI LAVORO: -25°C (13°F), +50°C (122°F) PRESSIONE D’ESERCIZIO: 1.5÷9 bar (22 psi÷ 130 psi) PRESSIONE DI COLLAUDO: 14 bar ( 203 psi÷ 174 psi)
