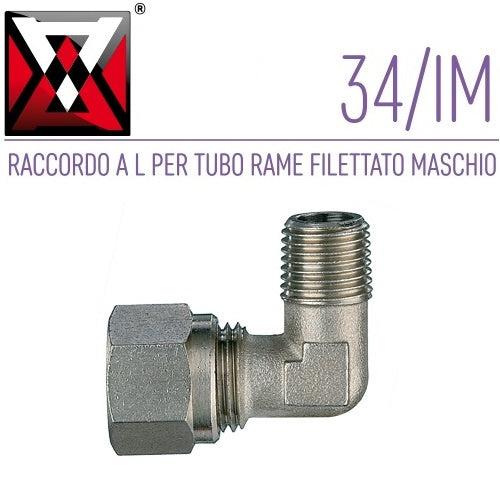

ANI 34/IM RACCORDO OGIVA A L PER TUBO RAME FILETTATO MASCHIO
RACCORDI OGIVA
CARATTERISTICHE TECNICHE
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
RACCORDI A OGIVA: Le sedi dei raccordi, le ogive, i dadi, sono prodotti attenendosi alle norme DIN 3870-3861.
TUBI DI COLLEGAMENTO: Tubi metallici: rame - ottone - acciaio - alluminio ecc.;
PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle caratteristiche del tubo impiegato. Pressione massima consigliata 60 bar.
TEMPERATURA: La temperatura è determinata dalle caratteristiche del tubo impiegato.
MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N , UNI EN 12165 CW 617N).
FILETTATURA: Gas conica - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228 (BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS
Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21

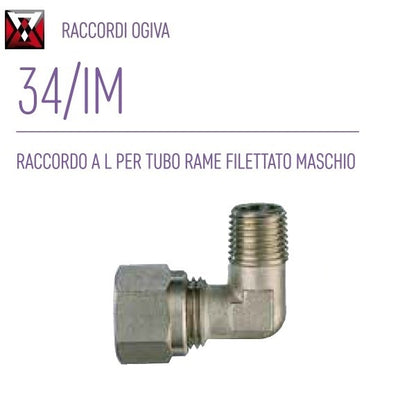

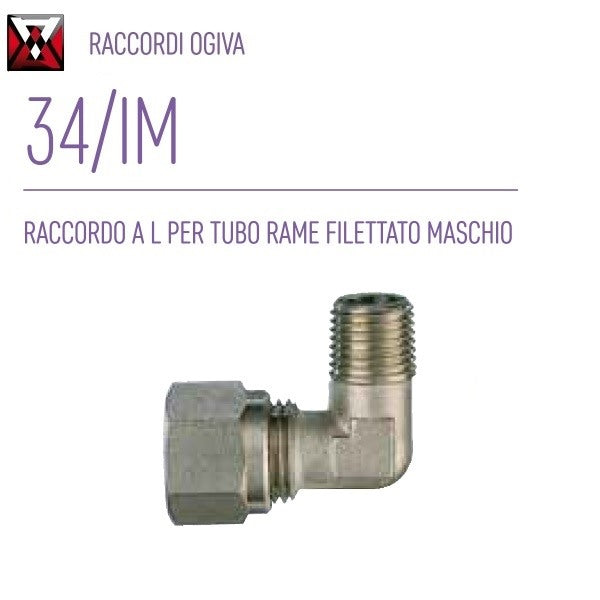

RACCORDO A L PER TUBO RAME FILETTATO MASCHIO
AH032210 34/IM 1/4M ø mm. 6 peso g. 24
AH032203 34/IM 3/8M ø mm.10 peso g. 51
CARATTERISTICHE TECNICHE
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
RACCORDI A OGIVA: Le sedi dei raccordi, le ogive, i dadi, sono prodotti attenendosi alle norme DIN 3870-3861.
TUBI DI COLLEGAMENTO: Tubi metallici: rame - ottone - acciaio - alluminio ecc.;
PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle caratteristiche del tubo impiegato. Pressione massima consigliata 60 bar.
TEMPERATURA: La temperatura è determinata dalle caratteristiche del tubo impiegato.
MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N , UNI EN 12165 CW 617N).
FILETTATURA: Gas conica - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228 (BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS
Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21
RACCORDO A L PER TUBO RAME FILETTATO MASCHIO
AH032210 34/IM 1/4M ø mm. 6 peso g. 24
AH032203 34/IM 3/8M ø mm.10 peso g. 51
