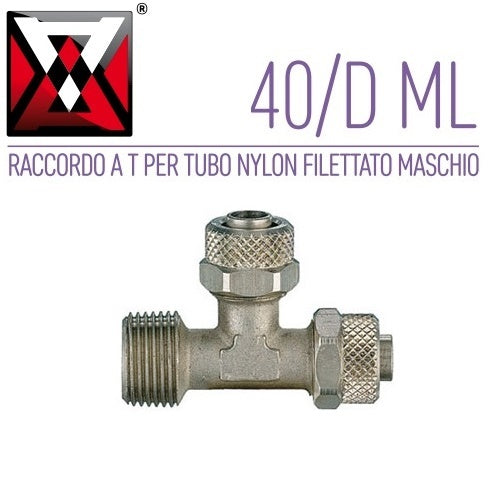

ANI 40/DML RACCORDO CALZAMENTO A T PER TUBO NYLON FILETTATO MASCHIO
RACCORDI A CALZAMENTO
CARATTERISTICHE TECNICHE
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle caratteristiche del tubo impiegato. Pressione massima 16 bar ( 1.6 MPa)
TEMPERATURA DI LAVORO: -10°C (263°K) ÷+80°C (353°K).
TIPI DI TUBO INNESTABILI: RILSAN (PAll/12), POLIURETANO, POLIETILENE, POLIESTERE,PTFE, NYLON (PA6) : ±0,05 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 14).
MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , ZAMA-15 Nichelata (UNI EN 1774:99).
FILETTATURA: Gas conica con PTFE (ISO 7 (BSPT) -DIN 2999 - BS 21), Gas cilindrica - ISO 228 (BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS

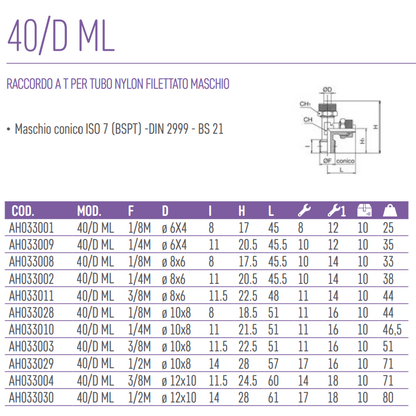

Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21
RACCORDO A T PER TUBO NYLON FILETTATO MASCHIO
AH033008 40/D ML 1/8M ø 8x6
AH033002 40/D ML 1/4M ø 8x6
CARATTERISTICHE TECNICHE
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle caratteristiche del tubo impiegato. Pressione massima 16 bar ( 1.6 MPa)
TEMPERATURA DI LAVORO: -10°C (263°K) ÷+80°C (353°K).
TIPI DI TUBO INNESTABILI: RILSAN (PAll/12), POLIURETANO, POLIETILENE, POLIESTERE,PTFE, NYLON (PA6) : ±0,05 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 14).
MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , ZAMA-15 Nichelata (UNI EN 1774:99).
FILETTATURA: Gas conica con PTFE (ISO 7 (BSPT) -DIN 2999 - BS 21), Gas cilindrica - ISO 228 (BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS
Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21
RACCORDO A T PER TUBO NYLON FILETTATO MASCHIO
AH033008 40/D ML 1/8M ø 8x6
AH033002 40/D ML 1/4M ø 8x6
